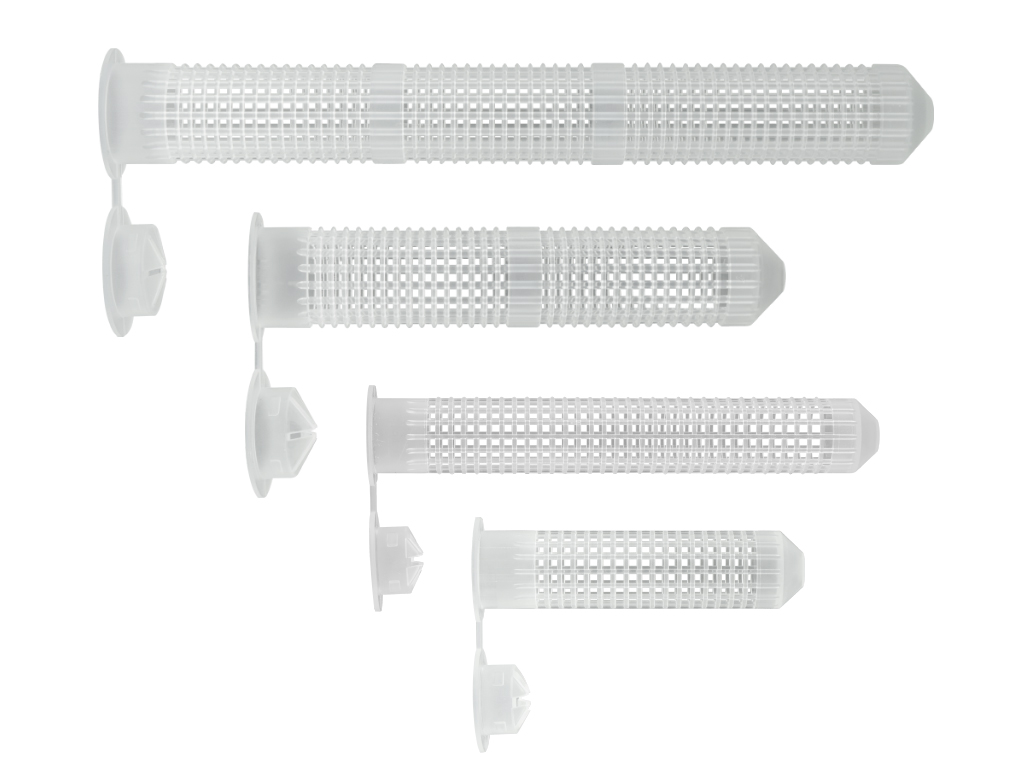

Сетчатая гильза
Описание:

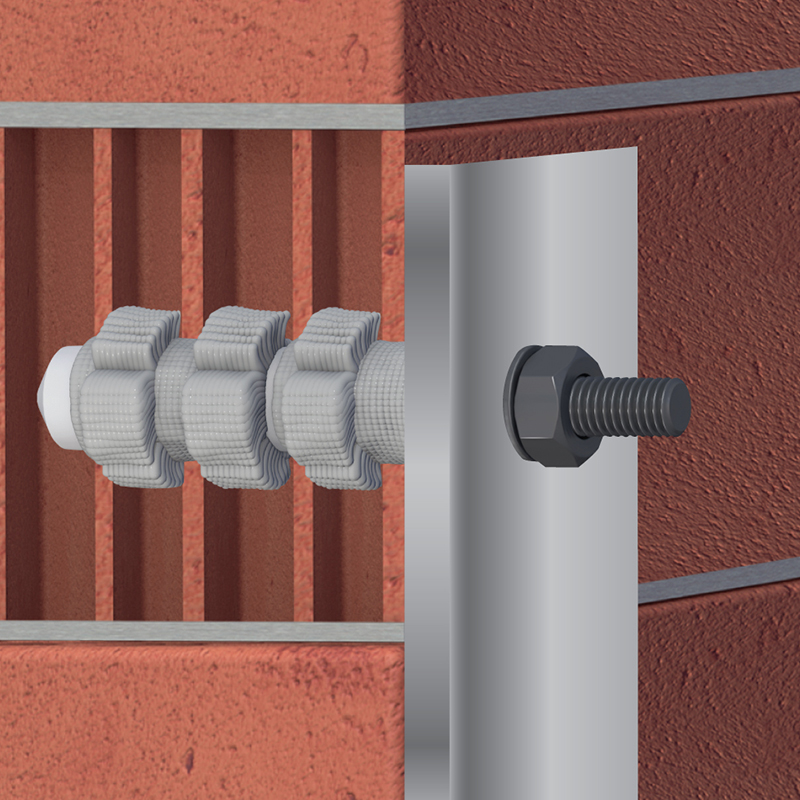

СЕТЧАТАЯ ГИЛЬЗА предназначена для равномерного распределения инжекционной массы в пустотелых основаниях.Сетчатая гильза используется вместе с инжекционной массой для крепления шпилек, болтов и больших винтов.
Материал гильзы:
полипропиленЧитать полностью Перейти в магазин
Описание
Преимущества:
- конструкция гильзы обеспечивает установку в пустотелые основания
- сетчатая структура гильзы позволяет правильно распределять химический состав и обеспечивает надёжное сцепление с материалом основания
- втулка-колпачок позволяет центрировать резьбовую шпильку в отверстие
Материал основания:
пустотелый кирпич
пустотелый керамзитобетон
Технические характеристики
L - длина гильзы
d0 - диаметр сверла
h1 - min. глубина сверления
d1 - диаметр подходящей шпильки
d0 - диаметр сверла
h1 - min. глубина сверления
d1 - диаметр подходящей шпильки
| Типоразмер |
L мм |
d0 мм |
h1 мм |
d1 мм |
|---|---|---|---|---|
| P8M 12x50 | 50 | 12 | 55 | M8-M10 |
| P8V 12x80 | 80 | 12 | 85 | M8-M10 |
| P10M 16x85 | 85 | 16 | 90 | M10-M12 |
| P10V 16x130 | 130 | 16 | 135 | M10-M12 |
| P10L 16x165 | 165 | 16 | 170 | M10-M12 |
| P12M 20x85 | 85 | 20 | 90 | M12-M16 |
| P12M 20x130 | 130 | 20 | 135 | M12-M16 |
Видео

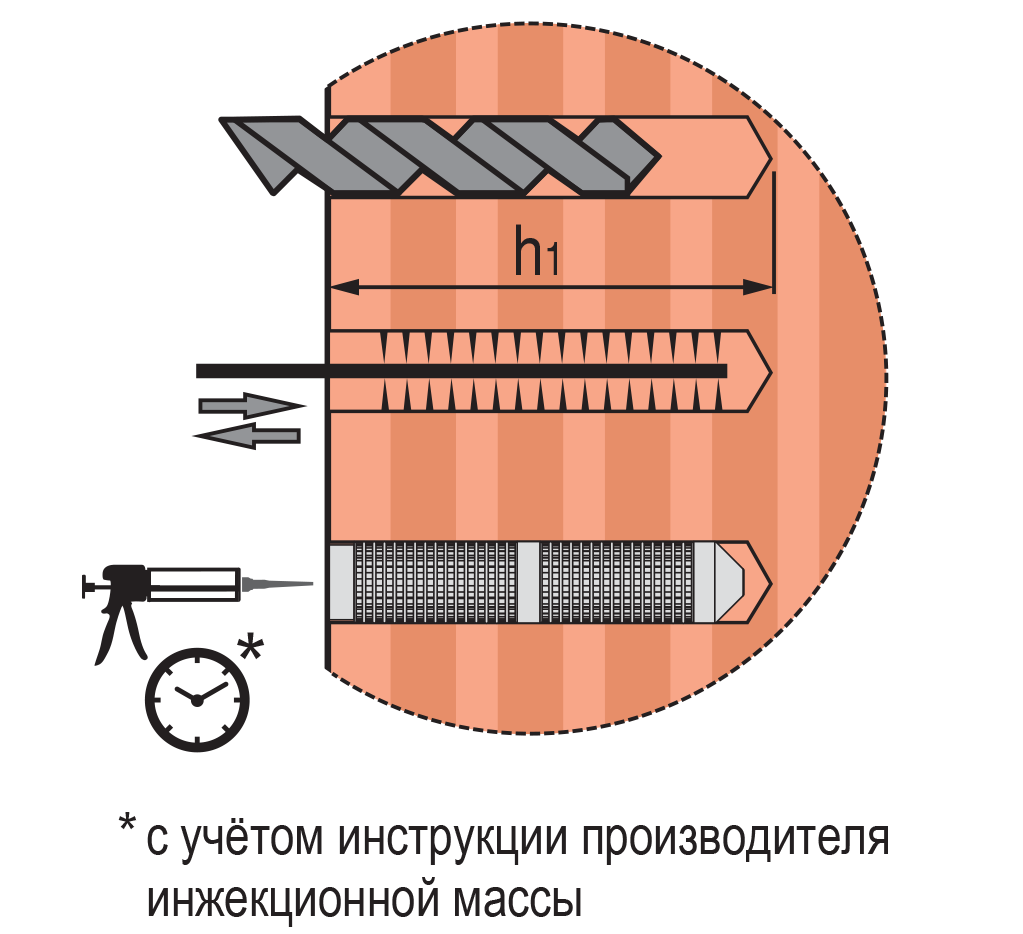

Монтаж
- Просверлите отверстие в соответствии с таблицей (d0, h1).
- Прочистите отверстие.
- Установите гильзу в отверстие.
- Полностью заполните гильзу инжекционной массой.
- Установите шпильку.
